SMC Q1 – Sterownik monitoringu obiektu

SMC Q1 to sterownik dedykowany do szczegółowego nadzoru parametrów na obiekcie:

• alarmów stykowych wyprowadzonych z dowolnych urządzeń np. klimatyzatorów, agregatów, rozdzielni, mierników energii)
• warunków środowiskowych pomieszczenia za pośrednictwem podłączonych do niego czujników temperatury – wilgotności produkcji Lumel (P18D)
• parametrów energetycznych obiektu przy wykorzystaniu mierników/liczników energii firmy Lumel (wybrane modele)

Dane agregowane w sterowniku mogą być wyświetlane lokalnie za pośrednictwem wyświetlacza, mogą być również przesyłane do systemu nadzoru klienta za pośrednictwem protokołu komunikacyjnego SNMP lub MODBUS.

CECHY CHARAKTERYSTYCZNE

• umożliwia podłączenie do 32 sygnałów cyfrowych,
• posiada do 8 sterowalnych wyjść
• umożliwia odczyt pomiarów z mierników Lumel protokołem Modbus (RS 485)
• umożliwia komunikację zdalną protokołem Modbus (RS 485) oraz SNMP (TCP/IP)
• umożliwia podłączenie do 16 czujników Lumel (P18D) protokołem Modbus (RS 485)

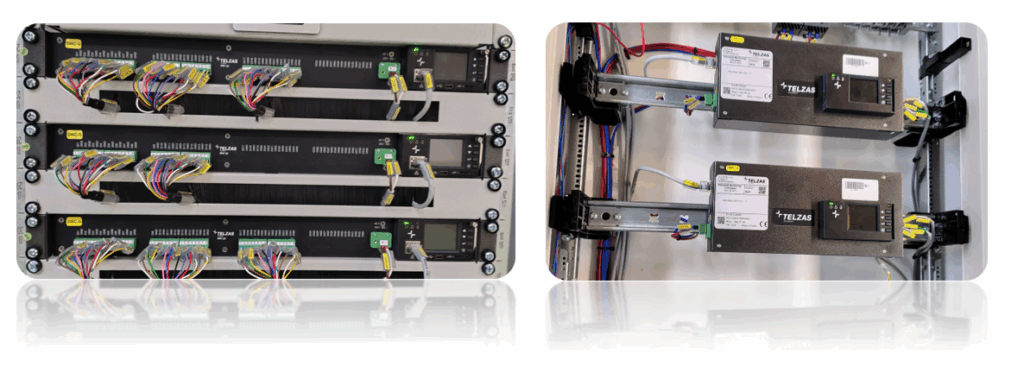

• sterownik występuje w trzech wersjach obudowy (rack 1U 19” do montażu w szafach ,BOX i TS35 do montażu na szynie DIN).

PARMETRY TECHNICZNE

WERSJA RACK 1U 19″

Parametr	Wartość
Typ sterownika nadzorującego	Q1
Wejścia cyfrowe	32 + (6 opcjonalnie w Q1)
Wyjścia przekaźnikowe	8 + (4 opcjonalnie w Q1)
Komunikacja	SNMP/Ethernet/RS485
Kompatybilność elektromagnetyczna	zgodnie z PN-EN 300-386
Wymagania bezpieczeństwa	zgodnie z EN 60 950
Napięcie wejściowe znamionowe	48VDC
Zakres zmian napięcia zasilającego	40…58 VDC
Wymiary (wys. × szer. × gł.)	1U (44mm) × 19″ (482mm) × 230mm

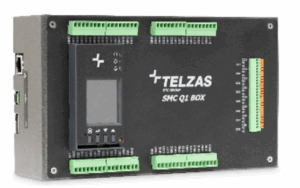

WERSJA BOX

Parametr	Wartość
Typ sterownika nadzorującego	Q1
Wejścia cyfrowe	32 (max)
Wyjścia przekaźnikowe	8 (max)
Komunikacja	SNMP/Ethernet/RS485
Kompatybilność elektromagnetyczna	zgodnie z PN-EN 300-386
Wymagania bezpieczeństwa	zgodnie z EN 60 950
Napięcie wejściowe znamionowe	48VDC
Zakres zmian napięcia zasilającego	40…58 VDC
Wymiary (wys. × szer. × gł.)	3U (132mm) × 230mm × 80mm

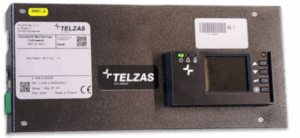

WERSJA TS35

Parametr	Wartość
Typ sterownika nadzorującego	Q1
Wejścia cyfrowe	32 (max)
Wyjścia przekaźnikowe	8 (max)
Komunikacja	SNMP/Ethernet/RS485
Kompatybilność elektromagnetyczna	zgodnie z PN-EN 300-386
Wymagania bezpieczeństwa	zgodnie z EN 60 950
Napięcie wejściowe znamionowe	48VDC
Zakres zmian napięcia zasilającego	40…58 VDC
Wymiary (wys. × szer. × gł.) Wymiary modułu MWE-02 (wys. × szer. × gł.) Wymiary modułu MWY-02 (wys. × szer. × gł.)	3U (132mm) × 230mm × 80mm 79mm × 25mm × 35mm 106mm × 40mm × 30mm
